电力变压器在变电站以及城市电网中的应用及原理

电力变压器在变电站以及城市电网中的应用及原理

在现代城市的电力供应体系中，，电力变压器通过电压变换、电能传输和系统保护等功能，保障城市电网安全、稳定运行。

一、电力变压器在变电站以及城市电网中的应用场景

（一）变电站中的应用

• 电压升压与电能传输：在发电站产生的电能通常以较低电压输出，为减少长距离输电过程中的线路损耗，需要通过变电站中的升压变压器将电压升高。例如，将发电厂输出的 10kV 或 35kV 电压，经过升压变压器提升至 110kV、220kV 甚至更高的高压等级，使电能能够以较低损耗进行远距离传输，将电力从发电区域输送到城市电网。




• 电压降压与电能分配：当电能传输到城市区域后，又需要通过变电站的降压变压器将电压逐步降低，以适配不同用户的用电需求。如先将 220kV 电压降至 110kV，再进一步降至 35kV、10kV，最后通过配电变压器降至 380V/220V，分配给工业用户、商业用户和居民用户，实现电能从高压输电网络到低压配电网络的转换与分配。




• 系统隔离与保护：电力变压器具备电气隔离功能，能够切断不同电压等级电网之间的直接电气连接，仅通过电磁耦合传递能量。这有效隔离了电网中的谐波、过电压、过电流等干扰和故障，防止其在电网中扩散。同时，变压器配备的保护装置，如瓦斯保护、差动保护等，可在变压器内部出现故障时迅速动作，切断电路，保护变压器及整个电网系统的安全。

（二）城市电网中的应用

• 满足多样化用电需求：城市电网覆盖范围广，用户类型多样，包括工厂、商场、写字楼、居民小区等，不同用户对电压和功率的需求差异较大。电力变压器根据用户实际需求，灵活调整输出电压和容量。例如，大型工厂可能需要 10kV 的供电电压和较大的供电容量，而居民小区则需要 380V/220V 的低压供电，电力变压器通过合理配置，确保各类用户都能获得稳定、合适的电力供应。




• 提高电网稳定性：城市电网运行过程中，会受到负载波动、天气变化等多种因素影响。电力变压器可以通过有载调压装置，在不中断供电的情况下，根据电网电压和负载变化实时调整输出电压，维持电网电压稳定。此外，变压器还能平衡三相电网的负载，避免因三相不平衡导致的设备损坏和电能损耗增加，提高整个城市电网的运行稳定性和可靠性。




• 优化电网结构：随着城市的发展和用电需求的增长，需要不断优化电网结构。电力变压器作为电网中的关键节点设备，通过合理布局和配置，可以改善电网的供电半径，减少电能传输损耗，提高电网的供电能力和效率。例如，在城市新建区域或用电负荷增长较快的区域，新增变压器和配电线路，能够有效缓解电网压力，提升电网的供电质量。

二、电力变压器在变电站以及城市电网中的应用原理

电力变压器的工作原理基于电磁感应定律，其主要结构由铁芯和绕组组成。绕组分为初级绕组和次级绕组，当交流电流通过初级绕组时，在铁芯中产生交变磁场。根据电磁感应原理，该交变磁场会在次级绕组中感应出电动势，从而实现电能从初级绕组到次级绕组的传递。通过改变初级绕组和次级绕组的匝数比（:），可以实现电压的变换，公式为，其中为初级电压，为次级电压 。

在变电站和城市电网应用中，电力变压器会根据实际需求进行针对性设计。为实现高压输电的低损耗，升压变压器通常采用高导磁率的铁芯材料和低电阻的绕组材料，降低铁芯损耗和绕组铜损；降压变压器则注重电压调节的精度和稳定性，通过配置有载调压开关，实现对输出电压的动态调节。此外，现代电力变压器还配备了智能化监测和保护装置，通过内置的传感器实时监测变压器的油温、绕组温度、局部放电等参数，并将数据传输至监控系统。一旦检测到异常情况，监控系统可及时发出预警信号，并根据预设的保护策略自动采取措施，如调整运行参数、切断故障电路等，实现变压器的智能运维和故障预防。

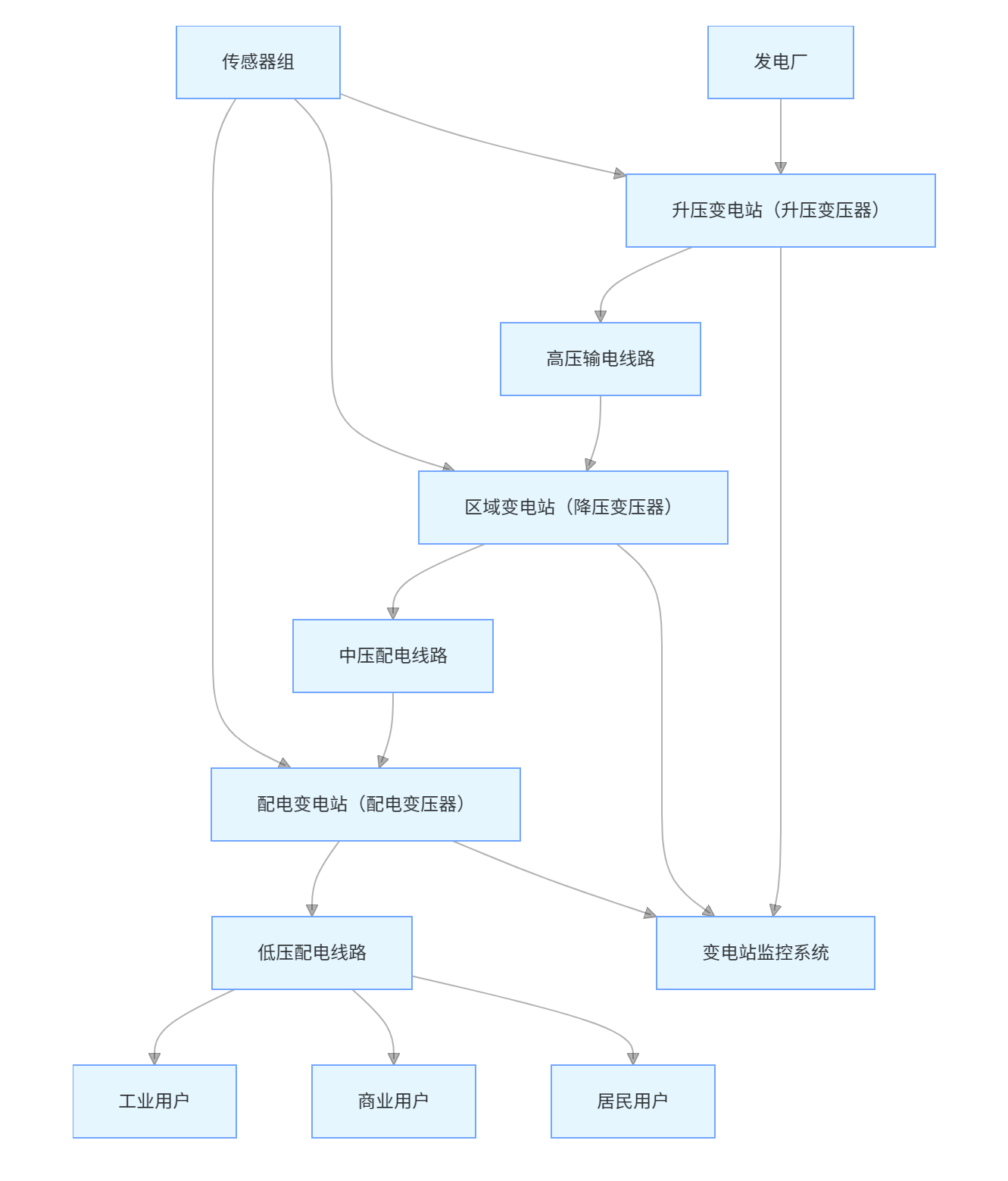

三、电力变压器在变电站以及城市电网中的应用原理图

在上述原理图中，发电厂产生的电能首先进入升压变电站，通过升压变压器将电压升高后，经高压输电线路进行远距离传输。电能到达区域变电站后，由降压变压器将电压降至中压等级，再通过中压配电线路输送至配电变电站。在配电变电站，配电变压器将中压电压进一步降至低压，通过低压配电线路分配给工业用户、商业用户和居民用户。在整个过程中，电力变压器内置的传感器组实时监测变压器的运行参数，并将数据传输至变电站监控系统，实现对变压器运行状态的实时监控和智能管理，保障城市电网安全、稳定运行。

综上所述，电力变压器在变电站和城市电网中扮演着核心角色，通过科学的电压变换、可靠的电能传输和智能的监测保护，为城市的生产生活提供了稳定的电力保障.
