线圈在家用电器行业中的应用及原理

线圈在家用电器行业中的应用及原理

在现代家庭生活中，空调、电饭煲等，这些电器的正常运转离不开各类电子元件的协同工作，而线圈作为一种基于电磁学原理的基础元件，在其中扮演着至关重要的角色。从电能与磁能的转换，到信号的处理与传输，线圈以多样化的功能深度融入家用电器的各个系统。

一、线圈在家用电器行业中的应用场景

（一）电机驱动领域

• 空调压缩机与风扇电机：空调的压缩机和风扇电机是实现制冷制热功能的核心部件，其运转依赖于线圈产生的旋转磁场。以交流异步电机为例，定子绕组（线圈）通入三相交流电后，会在电机内部产生旋转磁场，该磁场切割转子导体，从而在转子中产生感应电流，感应电流与旋转磁场相互作用产生电磁力，驱动转子转动。通过改变线圈的匝数、绕制方式以及通入电流的频率和相位，可实现对电机转速和扭矩的调节，满足空调不同工况下的运行需求 。




• 洗衣机滚筒电机：洗衣机的滚筒电机同样依靠线圈实现运转。在变频洗衣机中，通过控制线圈中电流的频率和幅值，能够准确调节电机转速，实现轻柔洗涤、甩干等多种洗涤模式。同时，线圈产生的磁场还可与霍尔传感器配合，实时监测电机的转速和位置，确保滚筒运转的稳定性和准确性。

（二）电磁加热领域

• 电磁炉：电磁炉的加热原理基于电磁感应现象。其内部的加热线圈（又称励磁线圈）通入高频交变电流后，会在加热线圈周围产生快速变化的磁场。当含铁质锅具放置在电磁炉面板上时，锅具底部会产生感应涡流，涡流在锅具电阻的作用下产生热量，从而实现对食物的加热。通过控制加热线圈中电流的大小和频率，可以调节电磁炉的加热功率，满足不同烹饪需求。




• 微波炉磁控管：微波炉中的磁控管是产生微波的关键部件，其内部的微波发生器包含线圈。当线圈通入电流后，会产生磁场，该磁场与电场相互作用，使电子在谐振腔中振荡，产生 2450MHz 的微波。微波经波导传输到炉腔，被食物中的水分子吸收，引起水分子振动，产生热能，从而实现对食物的加热。




  （三）无线充电与信号传输




• 无线充电器：无线充电器利用电磁感应或磁共振原理实现电能传输。以电磁感应式无线充电为例，发射端的充电线圈通入交变电流后，会产生交变磁场，接收端的线圈（通常集成在手机等设备中）处于该磁场中时，会感应出电动势，从而将磁场能量转换为电能，为设备电池充电。通过优化线圈的匝数、形状和耦合方式，可提高无线充电的效率和传输距离。




• 智能家电通信模块：在智能家居设备中，部分无线通信模块采用线圈实现信号传输。例如，近距离无线通信技术 NFC（近场通信），通过设备内部的线圈产生的磁场进行数据交换。当两个支持 NFC 的设备靠近时，发射端线圈产生的磁场在接收端线圈中感应出电流，从而实现设备间的快速配对和数据传输，如手机与智能门锁、智能音箱之间的交互 。




  （四）电源与滤波电路




• 电源变压器线圈：在家用电器的电源适配器中，电源变压器是核心部件，其由初级线圈和次级线圈组成。初级线圈接入市电，通过电磁感应原理，将电能传递到次级线圈，并根据初、次级线圈的匝数比实现电压变换，为电器内部电路提供合适的工作电压。例如，手机充电器通过变压器将 220V 市电转换为 5V 或更高电压的直流电，满足手机充电需求。




• 滤波线圈：滤波线圈（电感器）在家用电器的电源电路中广泛应用。它与电容组成 LC 滤波电路，能够滤除电源中的高频噪声和纹波，使输出的直流电更加平滑稳定。例如，在电视机、电脑的电源电路中，滤波线圈可有效控制电网中的电磁干扰，为内部的主板、显示屏等电子元件提供纯净的电源，保障设备正常运行。

二、线圈在家用电器行业中的应用原理

线圈的工作原理主要基于电磁感应定律和安培定则。

（一）电磁感应原理

当穿过线圈的磁通量发生变化时，线圈中会产生感应电动势，若线圈构成闭合回路，则会产生感应电流。根据法拉第电磁感应定律，感应电动势的大小与磁通量的变化率成正比，即，其中E为感应电动势，N为线圈匝数，为磁通量的变化量，为时间变化量。在家用电器中，如电磁炉、无线充电器等，正是利用这一原理实现能量转换和传输。

（二）安培定则

安培定则（右手螺旋定则）用于判断电流产生的磁场方向。对于通电直导线，用右手握住导线，大拇指指向电流方向，弯曲的四指所指的方向就是磁场方向；对于通电螺线管，用右手握住螺线管，四指指向电流方向，大拇指所指的那一端就是螺线管的 N 极。在家用电器的电机、电磁加热设备中，通过控制线圈中电流的方向和大小，可准确控制磁场的方向和强度，从而实现不同的功能。

此外，线圈的电感量L也是影响其性能的重要参数，电感量的大小与线圈的匝数、线圈的横截面积、线圈的长度以及磁芯的磁导率等因素有关。在家用电器的设计中，会根据具体的功能需求，合理选择线圈的参数，以达到至佳的工作效果。

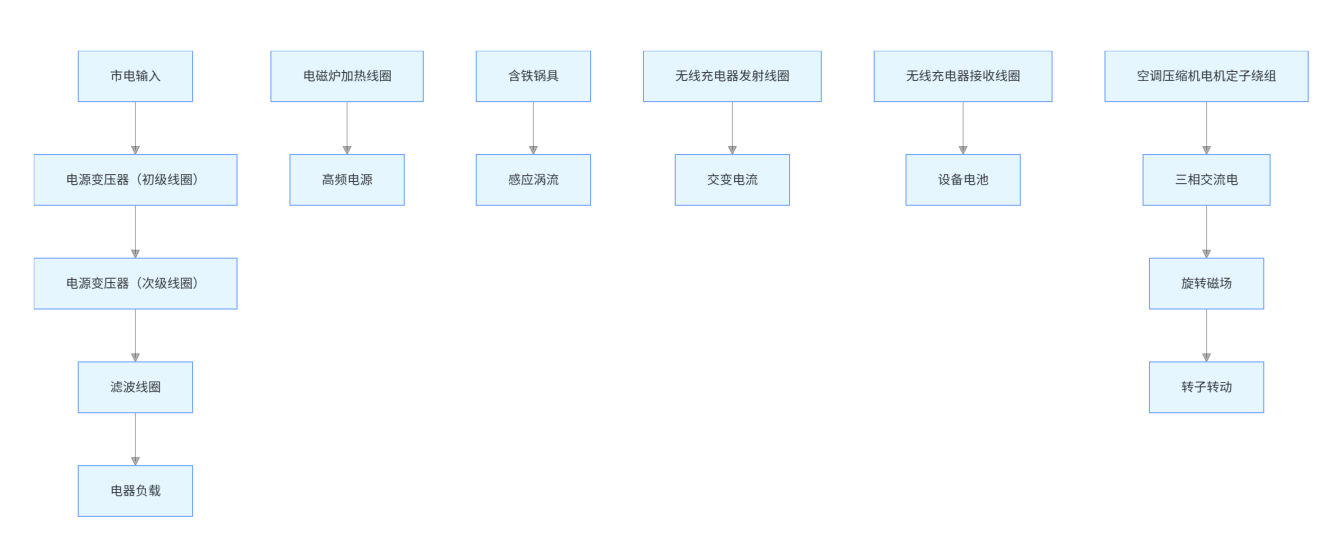

三、线圈在家用电器行业中的应用原理图

在上述原理图中，左侧展示了市电通过电源变压器的初级线圈和次级线圈实现电压变换，再经过滤波线圈去除杂波后，为电器负载供电。中间部分呈现了电磁炉加热线圈在高频电源作用下产生磁场，使锅具产生感应涡流实现加热，以及无线充电器发射线圈通入交变电流产生磁场，接收线圈感应磁场为设备电池充电的过程。右侧体现了空调压缩机电机定子绕组通入三相交流电后产生旋转磁场，驱动转子转动的原理。

综上所述，线圈在家用电器行业中凭借其独特的电磁特性，在电机驱动、电磁加热、无线充电、电源处理等多个领域发挥着不可替代的作用。
