在现代工业自动化领域，变频器作为实现电机调速和节能的核心设备，被广泛应用于各个行业。而交流直流电抗器作为变频器系统的重要组成部分，在优化电能质量、提升系统稳定性方面发挥着关键作用。

一、交流直流电抗器在变频器中的应用场景

（一）交流电抗器的应用

• 控制电网侧谐波电流：变频器在工作时，会向电网注入大量高次谐波电流，这些谐波电流不仅会降低电网电能质量，还可能影响同一电网上其他设备的正常运行。交流电抗器接入变频器的电网侧，能够有效控制谐波电流的注入，通过增加系统的阻抗，使谐波电流幅值降低，减少对电网的污染，保障电网的稳定运行。




• 改善功率因数：变频器在运行过程中，由于其非线性负载特性，会导致功率因数降低，造成电能浪费。交流电抗器可以提高变频器系统的功率因数，使其接近 ，减少无功功率的消耗，提高电能利用效率，降低企业的用电成本。




• 降低浪涌电流冲击：当变频器启动或负载发生突变时，会产生较大的浪涌电流，这对变频器内部元件和电网都会造成较大冲击。交流电抗器能够限制浪涌电流的大小，平滑电流变化，保护变频器和电网设备，延长设备使用寿命。

（二）直流电抗器的应用

• 平滑直流母线电流：变频器整流后的直流母线电流存在一定的纹波，这些纹波会影响变频器的性能和输出稳定性。直流电抗器接入直流母线，能够有效平滑电流波形，减少电流纹波，使直流电流更加平稳，为逆变器提供稳定的直流电源，提升变频器的输出性能。




• 提高过载能力：在变频器过载或负载突变的情况下，直流电抗器可以通过控制电流的快速上升，为变频器提供一定的缓冲时间，使变频器能够承受更大的过载电流，提高系统的过载能力和可靠性。




• 降低电磁干扰：直流电抗器还能对变频器内部产生的电磁干扰进行控制，减少干扰信号通过直流母线向其他设备传播，降低对周围电子设备的电磁干扰，提高整个系统的电磁兼容性。

二、交流直流电抗器在变频器中的应用原理

（一）交流电抗器原理

交流电抗器本质上是一个电感元件，根据电磁感应原理工作。当交流电流通过电抗器的线圈时，会在线圈周围产生磁场，磁场的变化又会在线圈中感应出反电动势。这个反电动势与电流变化方向相反，阻碍电流的变化，从而起到控制谐波、改善功率因数和限制浪涌电流的作用。其感抗计算公式为，其中为感抗,f为交流电频率，L 为电抗器电感量。通过合理设计电抗器的电感值，可以使其在不同频率下呈现合适的阻抗，达到控制谐波和稳定电流的目的。

（二）直流电抗器原理

直流电抗器同样基于电磁感应原理，但由于直流电流不存在周期性变化，其主要作用是利用电感的储能特性。当直流电流发生变化时，直流电抗器的电感会产生感应电动势，阻碍电流的变化，从而平滑直流电流。在电流变大时，电感储存能量；在电流减小时，电感释放能量，维持电流的稳定。此外，直流电抗器的铁芯设计通常采用特殊材料和结构，以避免直流偏磁导致的磁饱和问题，确保其在直流电路中稳定工作。

三、交流直流电抗器在变频器中的应用原理图

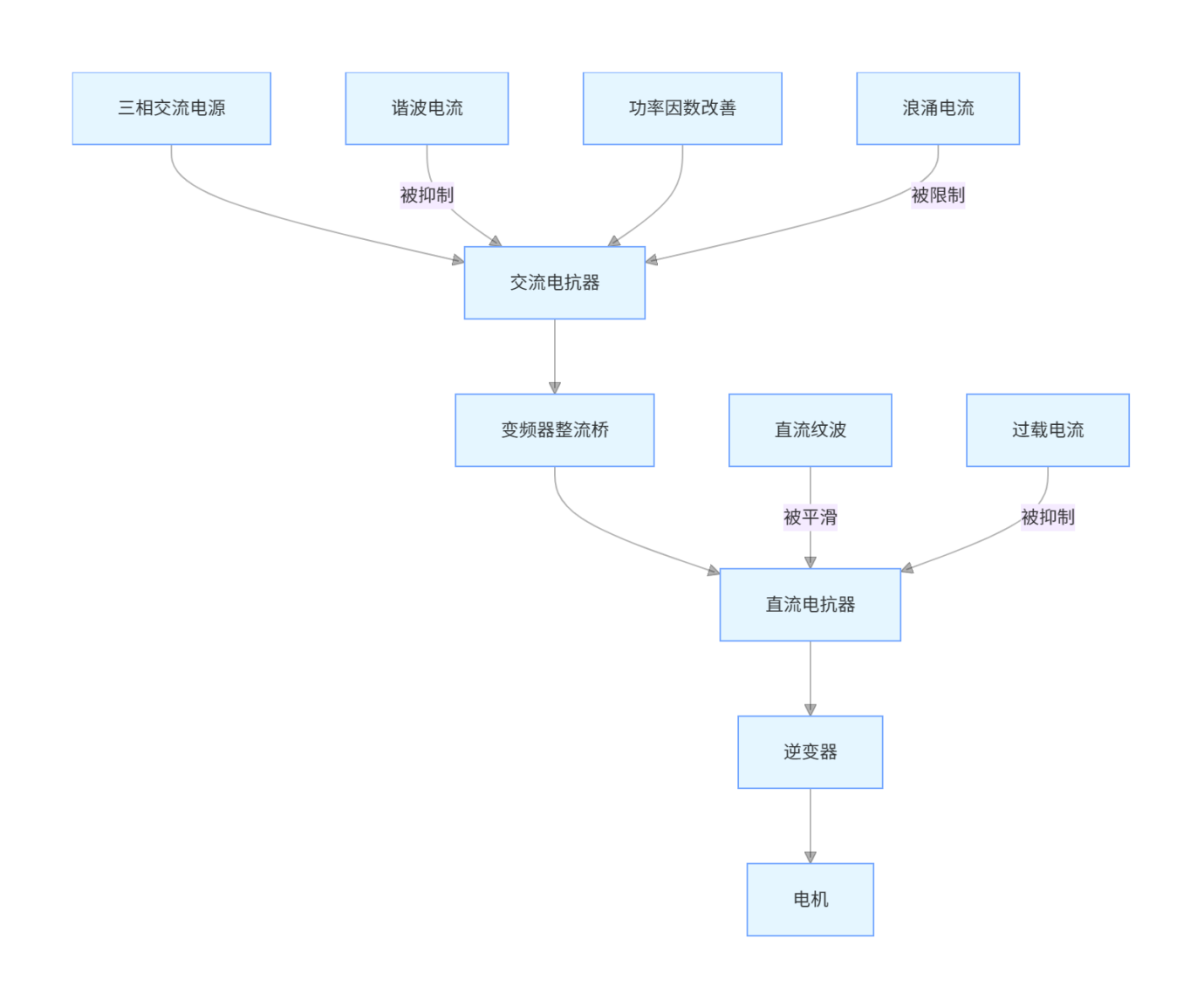

在上述原理图中，三相交流电源首先接入交流电抗器，交流电抗器对电网侧的谐波电流进行控制，改善功率因数，并限制浪涌电流冲击。经过处理后的交流电进入变频器的整流桥，将交流电转换为直流电。直流电随后流经直流电抗器，直流电抗器平滑直流母线电流，控制过载电流，降低电磁干扰。最后，经过处理的直流电进入逆变器，转换为频率和电压可调的交流电，驱动电机运行。整个过程中，交流直流电抗器协同工作，保障变频器系统稳定运行。

综上所述，交流直流电抗器在变频器系统中具有不可替代的作用。通过合理应用交流直流电抗器，可以有效提升变频器的性能和可靠性，减少对电网和周围设备的影响。
