电感器和变压器在 UPS 不间断电源中的应用及原理

电感器和变压器在 UPS 不间断电源中的应用及原理

在数字化时代，数据、医疗设备、通信基站等关键设施对电力稳定性与连续性的要求较高。UPS（不间断电源）作为电力保障的核心设备，能够在市电中断时迅速切换至备用电源，确保负载持续供电。电感器作为 UPS 内部的重要组成部分，通过电能转换、滤波、电压调节等功能，保障 UPS 系统运行。

一、电感器在 UPS 不间断电源中的应用场景

• 整流滤波环节：UPS 系统在市电正常输入时，首先需要将交流电整流为直流电。整流过程会产生大量的电流纹波和电压波动，电感器接入整流电路后，利用其储能和释能特性，平滑电流波形，降低纹波系数。当电流加大时，电感器储存磁场能量；电流减小时，释放能量，维持电流稳定，为后续的逆变环节提供纯净、稳定的直流电源。




• 功率因数校正：UPS 设备在运行时，由于内部电路的非线性特性，会导致功率因数降低，造成电能浪费并对电网产生谐波污染。电感器在功率因数校正（PFC）电路中发挥关键作用，通过与电容配合组成滤波网络，改善电流波形，使其与电压波形尽可能保持同相位，从而提高 UPS 系统的功率因数，减少无功功率损耗，提升电能利用效率。




• 控制电流突变：在 UPS 系统启动、负载突变或切换至电池供电模式时，电路中会产生瞬间的大电流冲击，这可能损坏内部电子元件。电感器能够有效控制电流的快速变化，通过阻碍电流突变，为电路提供缓冲时间，保护功率器件，如逆变器中的 IGBT 模块，延长 UPS 设备的使用寿命。

二、电感器在 UPS 不间断电源中的应用原理

电感器原理

电感器是基于电磁感应原理工作的元件，其核心结构由线圈和磁芯组成。当电流通过线圈时，会在线圈周围产生磁场，磁场的变化会在线圈中感应出电动势。根据楞次定律，感应电动势的方向总是阻碍电流的变化，这使得电感器具有阻碍电流突变的特性。电感器的感抗计算公式为 ，其中为感抗，f 为交流电频率，L 为电感量。在 UPS 系统中，通过合理设计电感器的电感值、磁芯材料和线圈匝数，使其在不同的工作频率和电流条件下，实现滤波、功率因数校正和控制电流突变等功能。

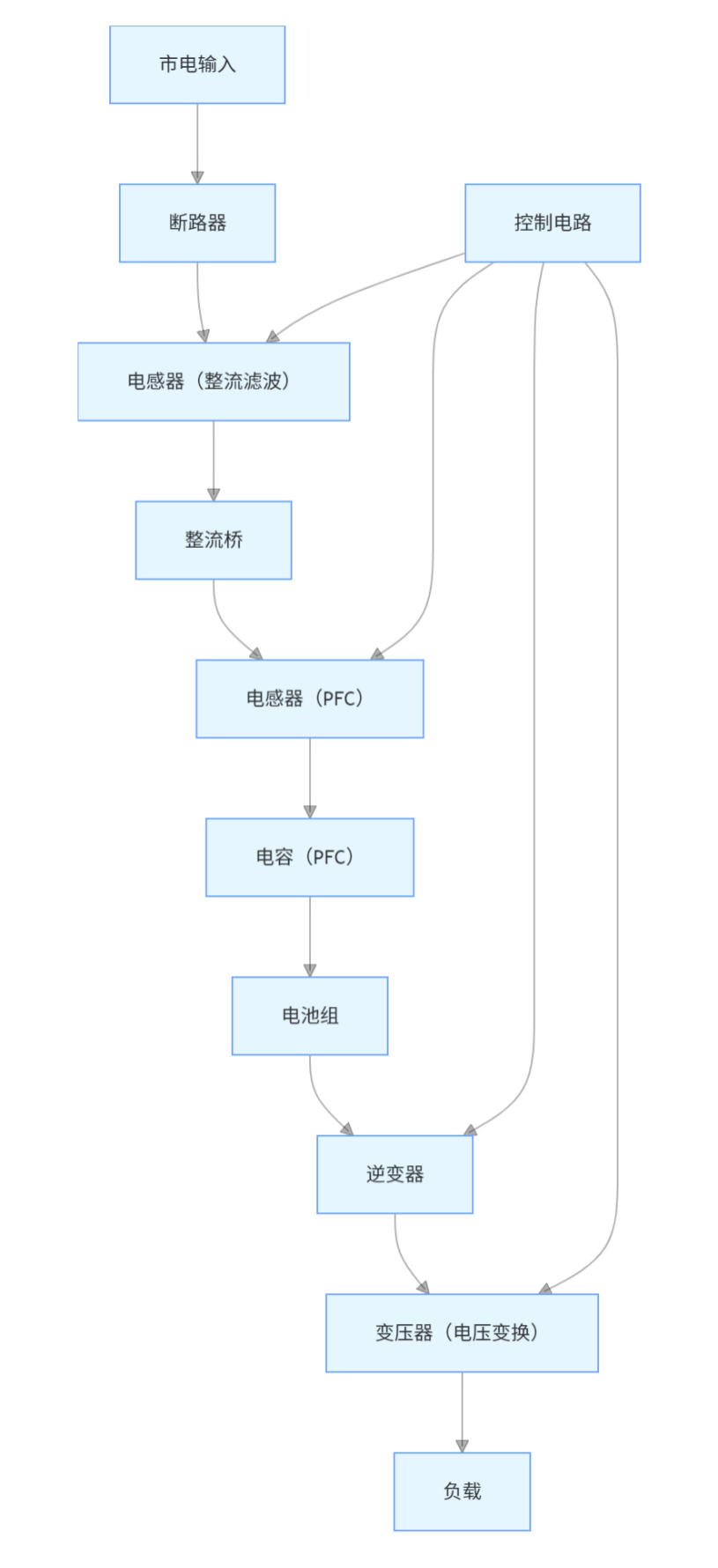

三、电感器在 UPS 不间断电源中的应用原理图

在上述原理图中，市电输入首先经过断路器进行电路保护，随后接入电感器进行整流滤波，去除电流纹波。整流桥将交流电转换为直流电，之后再次通过电感器和电容组成的 PFC 电路，提高功率因数。直流电一方面为电池组充电，另一方面输入逆变器。逆变器将直流电转换为交流电后，接入变压器进行电压变换和电气隔离，为负载提供稳定的电力。整个过程中，控制电路实时监测和调节电感器、变压器、逆变器等部件的工作状态，确保 UPS 系统稳定运行，在市电中断时迅速切换至电池供电模式，保障负载持续用电。

综上所述，电感器在 UPS 不间断电源中通过各自独特的功能和原理，在整流滤波、功率因数校正、电压变换、电气隔离等环节发挥着不可替代的作用。
