在高度智能化的伺服驱动系统中，对电流的准确监测与控制是实现效率高、稳定运行的关键。电流互感器作为一种能够将大电流按比例转换为小电流的电气设备，在伺服驱动系统中发挥着不可或缺的作用。

一、电流互感器在伺服驱动中的应用场景

（一）实时电流监测

伺服电机在运行过程中，电流会随着负载变化、速度调节以及转矩需求的改变而动态变化。电流互感器可实时采集伺服电机回路中的电流信号，将大电流转换为便于测量和处理的小电流信号，传输给伺服驱动器的控制电路。控制电路通过对这些电流信号的分析，能够实时掌握电机的运行状态，如是否处于过载、堵转或正常运行状态，从而为后续的控制决策提供准确依据。例如，在数控机床加工复杂零件时，伺服电机负载不断变化，电流互感器持续监测电流，确保驱动器及时调整控制策略，保证加工精度。

（二）过载与短路保护

当伺服系统出现过载或短路故障时，回路中的电流会急剧加大，可能对伺服电机、驱动器以及其他电气元件造成严重损坏。电流互感器能够快速检测到异常电流的变化，并将信号反馈给驱动器的保护电路。保护电路根据预设的阈值，在电流超过安全范围时迅速触发保护机制，如切断电源或降低输出功率，避免设备因过流而损坏，有效提升伺服系统的可靠性和安全性。

（三）转矩控制与调节

伺服驱动系统的转矩控制依赖于对电流的准确调节，因为伺服电机的电磁转矩与电流密切相关。电流互感器采集的电流信号可作为反馈量，与驱动器的转矩指令进行对比。当实际电流与指令电流存在偏差时，驱动器通过控制算法调整输出电压和电流，使电机产生的转矩满足实际工作需求，实现准确的转矩控制。例如，在机器人抓取不同重量物体时，电流互感器辅助驱动器实时调整电机转矩，确保抓取动作稳定可靠。

（四）能耗监测与分析

在工业自动化生产中，对设备能耗的监测与分析有助于优化生产流程、降低运营成本。电流互感器采集的电流数据结合电压信息，可计算出伺服系统的实时功率和能耗。企业通过对这些数据的长期记录和分析，能够评估伺服设备的能效水平，发现能源浪费环节，进而采取针对性措施提高能源利用效率。

二、电流互感器在伺服驱动中的应用原理

电流互感器基于电磁感应原理工作，其主要结构包括一次绕组、二次绕组和铁芯。一次绕组串联在需要测量电流的电路中，流过的是被测大电流；二次绕组则与测量仪表、保护装置或控制电路相连。

当一次绕组中有电流通过时，会在铁芯中产生交变磁场。根据电磁感应定律，交变磁场会在二次绕组中感应出电动势，从而产生二次电流。由于一、二次绕组的匝数不同，根据匝数比关系，二次电流与一次电流成固定比例，即（其中为一次电流，为二次电流，为一次绕组匝数，为二次绕组匝数）。通过合理设计一、二次绕组的匝数比，可将大电流按比例转换为便于测量和处理的小电流。

在伺服驱动系统中，为了确保测量精度和稳定性，电流互感器通常采用高精度的硅钢片或非晶合金作为铁芯材料，以减少磁滞和涡流损耗。同时，对绕组的绕制工艺、绝缘性能等也有严格要求，避免因电磁干扰、绝缘失效等问题影响电流互感器的正常工作。

三、电流互感器在伺服驱动中的应用原理图

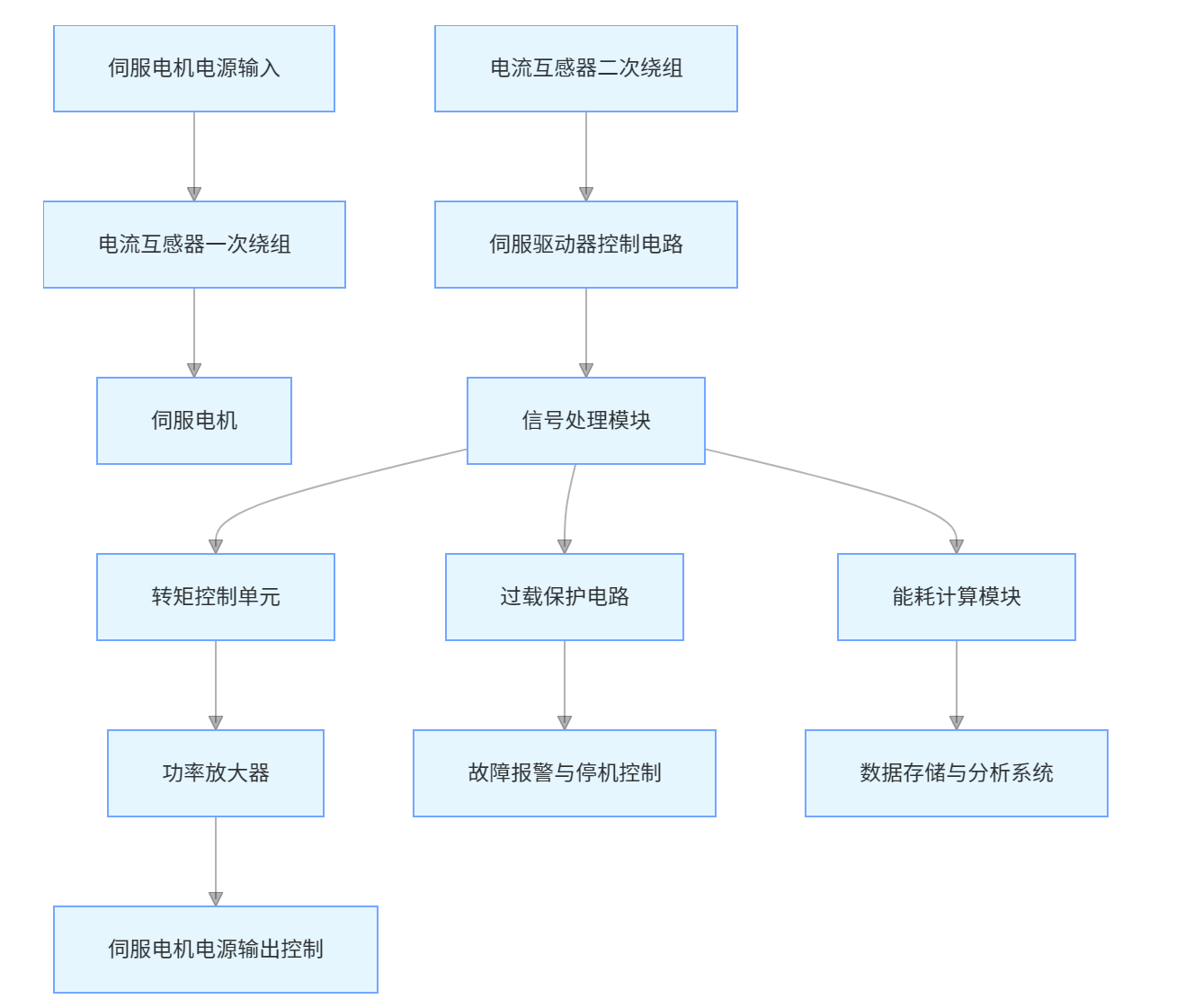

在上述原理图中，伺服电机电源输入串联接入电流互感器的一次绕组，电流互感器实时采集电机回路中的电流信号。二次绕组将转换后的小电流信号传输至伺服驱动器的控制电路，控制电路中的信号处理模块对电流信号进行放大、滤波等处理后，分别传输给转矩控制单元、过载保护电路和能耗计算模块。转矩控制单元根据电流反馈信号与转矩指令的对比结果，控制功率放大器调节伺服电机的电源输出，实现准确的转矩控制；过载保护电路监测电流是否超过阈值，若出现过载或短路情况，触发故障报警与停机控制，保护设备安全；能耗计算模块结合电压数据计算伺服系统的能耗，并将数据传输给数据存储与分析系统，用于后续的能耗分析和优化。

综上所述，电流互感器在伺服驱动系统中通过实时电流监测、过载保护、转矩控制和能耗分析等功能，为伺服系统的稳定运行、准确控制和节能提供了有力保障。
