在现代工业自动化领域，伺服驱动系统凭借高精度的位置、速度和转矩控制能力，广泛应用于数控机床、机器人、自动化生产线等关键设备。而变压器作为伺服驱动系统中的重要组成部分，通过电能的转换与调控，保障系统稳定运行与高性能输出。

一、变压器在伺服驱动中的应用场景

（一）电压适配与隔离

伺服驱动器通常需要多种不同等级的电压来驱动内部的功率器件、控制电路和反馈系统。例如，功率模块可能需要数百伏的直流高压，而控制芯片、传感器等电子元件仅需几伏到几十伏的低压直流电。变压器能够将电网输入的电压转换为伺服驱动器各部分所需的特定电压，实现电压适配。同时，隔离变压器可切断输入与输出之间的直接电气连接，通过电磁耦合传递能量，有效隔离电网中的共模干扰、浪涌电压等，避免这些干扰影响伺服系统的控制精度，保护敏感电子元件，提升系统的可靠性和稳定性。

（二）驱动功率调节

伺服电机在运行过程中，负载情况会不断变化，对驱动功率的需求也随之改变。变压器可以根据伺服驱动器的控制指令，通过调整绕组匝数比或采用可调式变压器，动态调节输出电压和电流，从而实现对伺服电机驱动功率的灵活调节。在电机启动时，提供较大的驱动功率以克服惯性；在电机低速稳定运行时，适当降低功率，提高能源利用效率，减少能耗。

（三）电磁兼容性优化

伺服驱动系统工作时会产生电磁干扰，同时也容易受到外界电磁干扰的影响。变压器的屏蔽结构和隔离特性有助于优化伺服系统的电磁兼容性。一方面，隔离变压器能阻止伺服系统产生的电磁干扰通过电源线传导至电网，影响其他设备；另一方面，对进入伺服驱动器的电网噪声进行控制，防止其干扰伺服系统的控制信号，确保伺服电机的准确控制不受影响 。

二、变压器在伺服驱动中的应用原理

变压器的工作原理基于电磁感应定律。其核心结构包括铁芯和绕组，绕组分为初级绕组和次级绕组。当交流电流通过初级绕组时，在铁芯中产生交变磁场，根据电磁感应原理，该交变磁场会在次级绕组中感应出电动势，实现电能从初级绕组到次级绕组的传递。通过改变初级绕组与次级绕组的匝数比（）可以实现电压的变换，即,其中为初级电压，为次级电压。

在伺服驱动系统中，变压器利用这一原理，将电网的高压交流电转换为适合伺服驱动器各模块的电压。对于需要直流供电的部分，转换后的交流电再经过整流、滤波等环节得到稳定的直流电。同时，变压器的漏感和分布电容特性会影响其频率响应和阻抗特性，设计时需根据伺服系统的工作频率和功率需求进行优化，确保在不同工况下都能稳定传输电能，满足伺服驱动系统对电源的严格要求。

此外，在一些高性能伺服系统中，还会采用特殊的变压器设计，如多绕组变压器、自耦变压器等。多绕组变压器可以同时输出多种不同电压，满足伺服驱动器复杂的供电需求；自耦变压器则能在一定程度上减少体积和成本，通过抽头调节实现电压的灵活调整，以适应伺服系统多样化的运行工况。

三、变压器在伺服驱动中的应用原理图

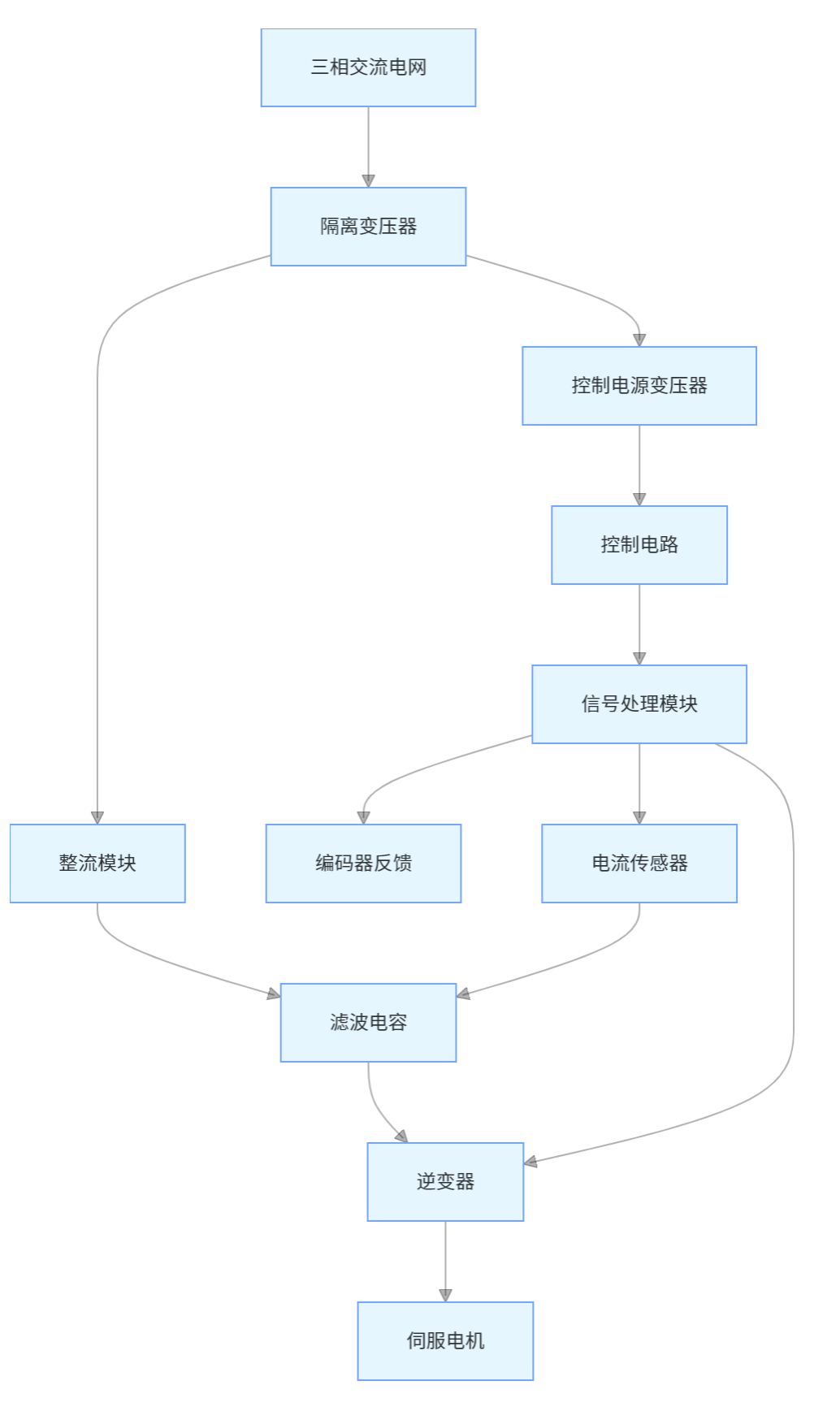

在上述原理图中，三相交流电网的电能首先接入隔离变压器，隔离变压器对电网电压进行隔离和电压适配后，一路输出至整流模块，将交流电转换为直流电，再经过滤波电容平滑后，为逆变器供电，逆变器将直流电转换为频率和电压可调的交流电，驱动伺服电机运转；另一路通过控制电源变压器，转换为控制电路所需的低压交流电，经整流、稳压后为控制电路、信号处理模块等供电。信号处理模块接收编码器反馈的电机位置和速度信号，以及电流传感器检测的电流信号，根据控制算法输出控制指令，调节逆变器的输出，实现对伺服电机的准确控制。整个过程中，变压器通过电压转换和隔离，保障伺服驱动系统稳定、稳定运行。

综上所述，变压器在伺服驱动系统中从供电适配、功率调节到电磁兼容性优化等方面都发挥着关键作用。
