在数字化、信息化快速发展的当今社会，数据、医疗设备、金融系统等关键领域对电力供应的稳定性和连续性要求较高。UPS（不间断电源）作为保障电力不间断供应的核心设备，能够在市电中断时迅速切换至备用电源，维持负载正常运行。开关电源变压器作为 UPS 内部的重要组成部分，通过电能转换、稳定的电压输出以及可靠的隔离保护，为 UPS 系统的稳定运行提供了有力支撑。
一、开关电源变压器在 UPS 不间断电源中的应用场景
（一）为控制电路提供稳定电源
UPS 的控制电路负责监测市电状态、电池电量，控制逆变器、充电器等部件的工作状态，其核心芯片、传感器和驱动电路等对电源的稳定性和纯净度要求高。开关电源变压器可将市电或电池输出的电压转换为控制电路所需的多路低压直流电，如 5V、12V、24V 等。通过高频开关动作实现电能转换，输出电压纹波小、响应速度快，能有效控制电网中的电磁干扰，为控制电路提供稳定、可靠的电源，确保 UPS 能够准确地监测和控制各部件，实现市电与电池供电之间的无缝切换。
（二）辅助电源与电气隔离
除了为控制电路供电，开关电源变压器还为 UPS 的辅助电路，如冷却风扇、指示灯、继电器等提供电源。此外，开关电源变压器具备电气隔离功能，能够切断输入与输出之间的直接电气连接，仅通过电磁耦合传递能量。这一特性可有效隔离市电电网中的共模干扰、浪涌电压等，防止其对 UPS 内部电路造成损害；同时，也避免 UPS 产生的电磁干扰反馈到电网，提升 UPS 系统的电磁兼容性和运行安全性，保障 UPS 在复杂电磁环境下稳定工作。
（三）电池充电与电压调节
在市电正常时，UPS 需要对内部电池进行充电，以保证在市电中断时电池能够及时供电。开关电源变压器可将市电转换为适合电池充电的电压和电流，通过准确控制充电电压和电流，实现对电池的恒流充电、恒压充电等不同阶段的充电过程，延长电池使用寿命。此外，当市电电压出现波动或不稳定时，开关电源变压器能够通过调整开关管的占空比等控制策略，自动调节输出电压，确保电池在各种市电条件下都能获得稳定的充电电压，保证电池处于良好的备用状态 。
（四）适应宽电压输入与节能运行
在实际应用中，电网电压可能因各种原因出现波动，如电压不稳、欠压或过压等情况。开关电源变压器具备宽电压输入特性，能够在较宽的电压范围内正常工作，并保持稳定的输出电压。当市电电压发生变化时，它可通过高频开关控制技术，自动调节输出电压，确保 UPS 在不同的电网条件下都能稳定运行。同时，由于开关电源变压器采用高频开关技术，相较于传统变压器，具有体积小、重量轻、效率高的优势，能够有效降低 UPS 的能耗，实现节能运行，减少用户的使用成本。
二、开关电源变压器在 UPS 不间断电源中的应用原理
开关电源变压器的工作原理基于电磁感应定律和高频开关技术。其工作过程主要包括以下几个环节：
整流滤波：首先，将输入的市电（或电池输出的直流电）通过整流桥转换为直流电，再经过滤波电容平滑波形，去除电压纹波，得到较为稳定的直流电压，为后续的高频开关变换做准备。
高频开关变换：直流电进入由开关管（如 MOSFET 或 IGBT）和控制芯片组成的高频开关电路。控制芯片产生高频 PWM（脉冲宽度调制）信号，驱动开关管以高的频率（通常在几十 kHz 到几百 kHz）导通和截止，将直流电压转换为高频脉冲电压。通过调节 PWM 信号的占空比（即开关管导通时间与周期的比值），可以控制输出电压的大小。
电磁感应：高频脉冲电压施加到开关电源变压器的初级绕组，在铁芯中产生高频交变磁场。根据电磁感应原理，该交变磁场会在次级绕组中感应出电动势，实现电能从初级绕组到次级绕组的传递。通过合理设计初级和次级绕组的匝数比，可以将电压升高或降低到 UPS 系统所需的电压等级。
整流滤波与稳压：次级绕组输出的高频脉冲电压经过整流二及管整流，将交流电转换为脉动直流电，再通过滤波电感和电容组成的滤波电路，进一步平滑波形，得到稳定的直流输出电压。同时，电压采样电路实时采集输出电压信号，并反馈给控制芯片。当输出电压发生变化时，控制芯片根据反馈信号调整 PWM 信号的占空比，改变开关管的导通时间，实现对输出电压的闭环调节，确保输出电压稳定在设定值范围内。
三、开关电源变压器在 UPS 不间断电源中的应用原理图

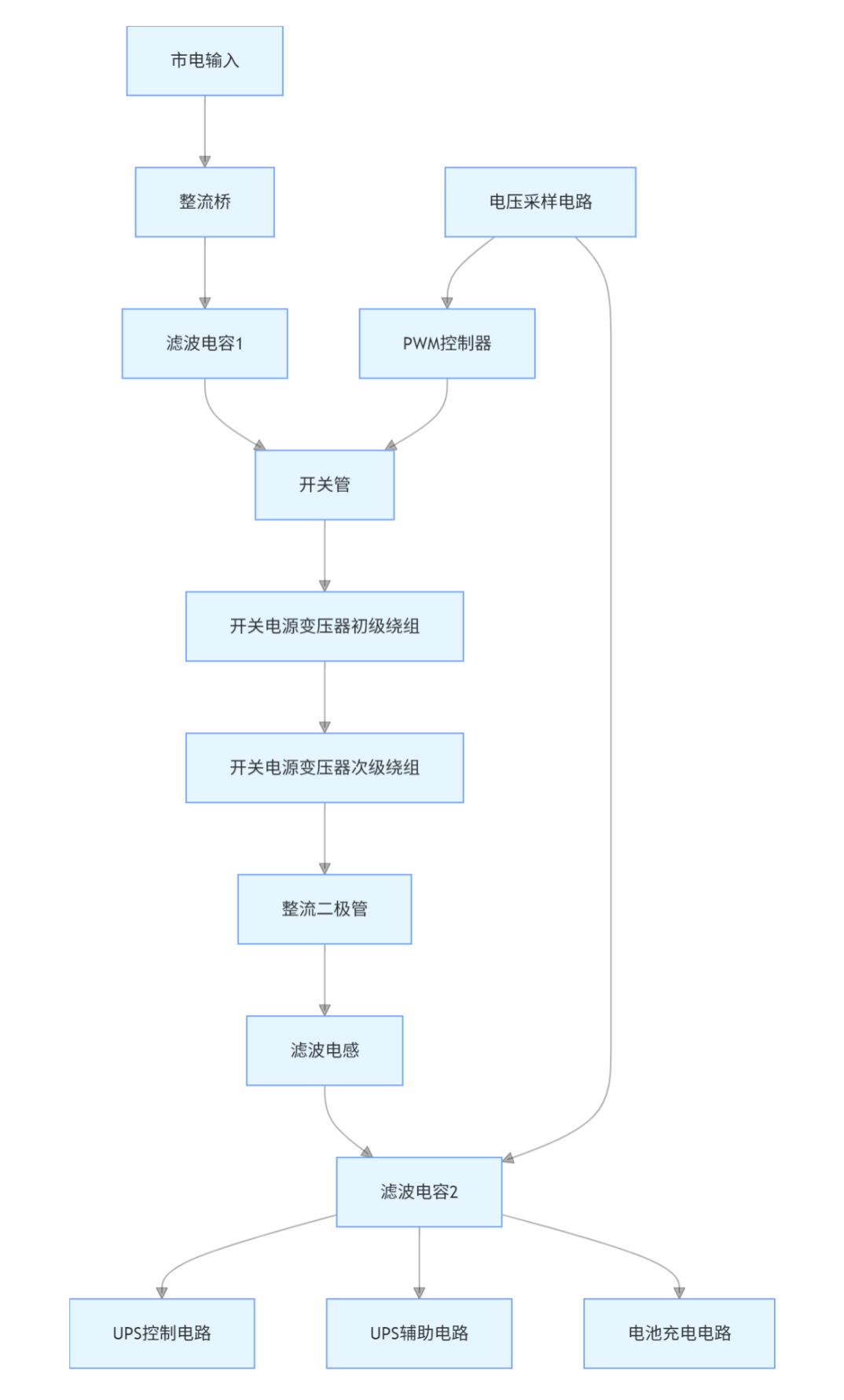

在上述原理图中，市电输入后首先经过整流桥转换为直流电，再由滤波电容 1 进行初步滤波。直流电进入由开关管和开关电源变压器组成的变换电路，开关管在 PWM 控制器的驱动下高频通断，将直流电转换为高频脉冲电压加载到变压器初级绕组。变压器次级绕组感应出的高频脉冲电压依次经过整流二极管整流、滤波电感和滤波电容 2 滤波，转换为稳定的直流电压。该直流电压分别为 UPS 的控制电路、辅助电路和电池充电电路供电。电压采样电路实时采集输出电压信号，并反馈给 PWM 控制器，PWM 控制器根据反馈信号调整开关管的驱动信号，实现对输出电压的闭环控制，确保开关电源变压器输出稳定可靠的电压，保障 UPS 不间断电源系统正常运行。
综上所述，开关电源变压器在 UPS 不间断电源中通过电能转换、稳定的电压输出、可靠的隔离保护以及智能的电压调节功能，为 UPS 系统的稳定运行和电力不间断供应提供了关键保障。
