在现代工业自动化领域，变频器作为实现电机调速和节能控制的核心设备，被广泛应用于各类生产场景。开关电源变压器作为变频器电源模块的关键组件，通过电能转换与稳定的电压输出，为变频器的可靠运行提供有力支撑。

一、开关电源变压器在变频器中的应用场景

（一）为控制电路供电

变频器的控制电路包含微处理器、信号处理芯片、驱动电路等多种电子元件，这些元件对电源的稳定性、精度和抗干扰能力要求高。开关电源变压器能够将电网输入的交流电转换为控制电路所需的多路低压直流电，如 5V、12V、24V 等。通过高频开关动作实现电能转换，输出电压纹波小、响应速度快，可有效控制电网中的电磁干扰，为控制电路提供纯净、稳定的电源，确保变频器能够准确地调节电机的转速和转矩 。

（二）辅助电源与隔离保护

除了为主控制电路供电，开关电源变压器还可为变频器的辅助电路，如冷却风扇、继电器、指示灯等提供电源。此外，开关电源变压器具有电气隔离功能，能切断输入与输出之间的直接电气连接，仅通过电磁耦合传递能量。这种隔离特性可有效隔离电网中的共模干扰、浪涌电压等，防止其对变频器内部电路造成损害，同时也避免变频器产生的电磁干扰反馈到电网，提升变频器系统的电磁兼容性和运行安全性。

（三）适应宽电压输入

在实际工业应用中，电网电压可能会因各种原因出现波动，如电压不稳、欠压或过压等情况。开关电源变压器具备宽电压输入特性，能够在较宽的电压范围内正常工作，并保持稳定的输出电压。当电网电压发生变化时，开关电源变压器可通过调整开关管的占空比等控制策略，自动调节输出电压，确保变频器在不同的电网条件下都能稳定运行，提高变频器的环境适应能力和可靠性。

二、开关电源变压器在变频器中的应用原理

开关电源变压器的工作原理基于电磁感应定律和高频开关技术。其基本工作过程如下：首先，电网输入的交流电经整流滤波后转换为直流电；然后，直流电通过开关管的高频通断作用，转换为高频脉冲电压；高频脉冲电压施加到开关电源变压器的初级绕组，在铁芯中产生高频交变磁场；根据电磁感应原理，该交变磁场在次级绕组中感应出电动势，从而实现电能从初级绕组到次级绕组的传递；最后，次级绕组输出的高频脉冲电压再经过整流、滤波和稳压电路，转换为变频器所需的稳定直流电压。

在这一过程中，通过调节开关管的导通时间（占空比），可以控制输出电压的大小。当需要提高输出电压时，增加开关管的导通时间，使更多的电能传递到次级绕组；反之，减少导通时间则降低输出电压。此外，开关电源变压器采用高频工作模式，相较于传统工频变压器，具有体积小、重量轻、效率高的优点。高频化使得变压器的铁芯和绕组尺寸得以减小，同时降低了铁芯损耗和绕组铜损，提高了电源转换效率，满足变频器对电源紧凑化的需求。

为保证开关电源变压器的稳定运行和准确控制，还需配备相应的控制电路，如 PWM（脉冲宽度调制）控制器。PWM 控制器根据输出电压反馈信号，实时调整开关管的驱动信号，准确控制占空比，实现对输出电压的闭环调节，确保输出电压稳定在设定值范围内。

三、开关电源变压器在变频器中的应用原理图

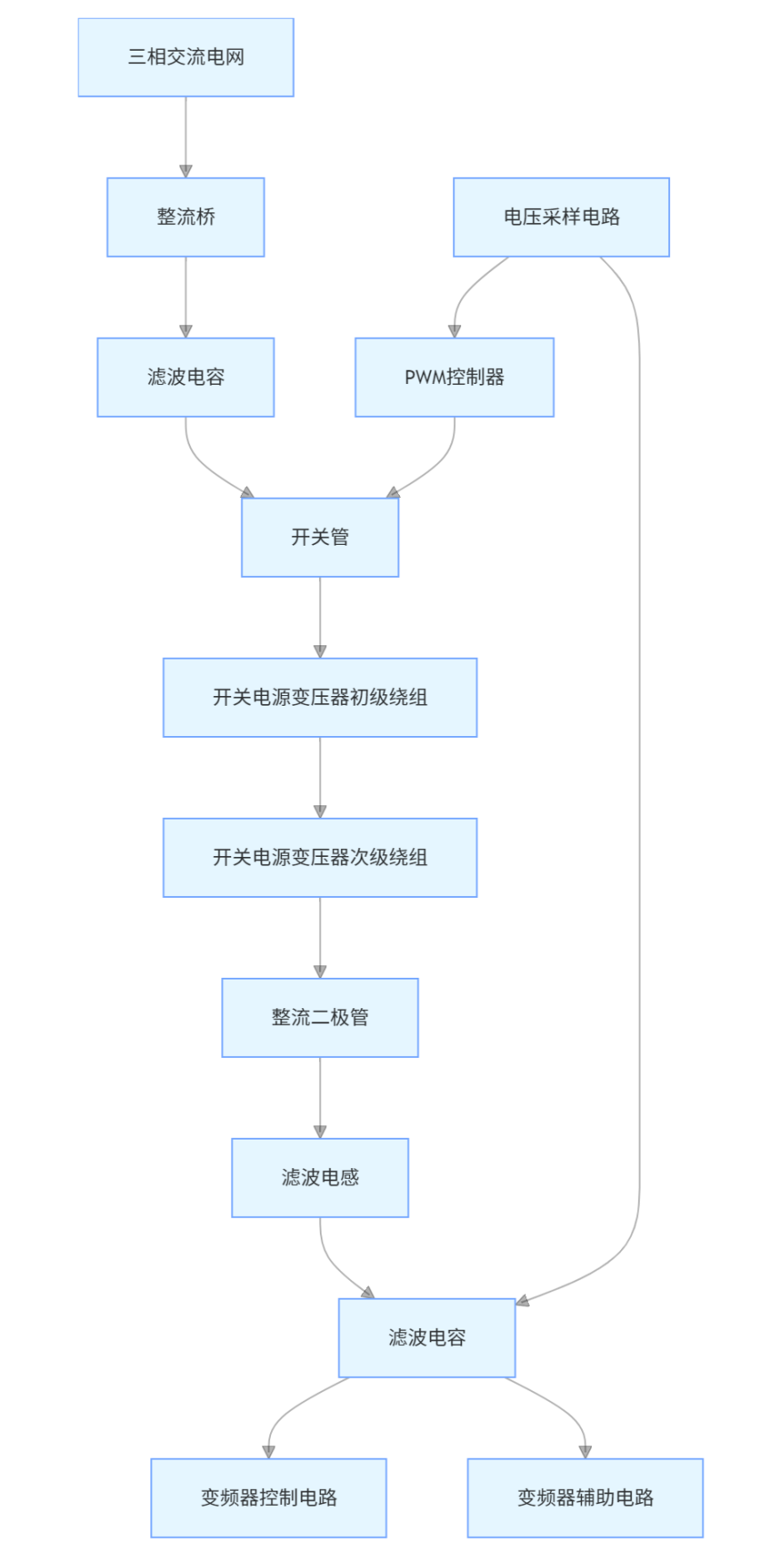

在上述原理图中，三相交流电网输入的交流电首先经过整流桥转换为直流电，再通过滤波电容平滑波形。直流电进入由开关管和开关电源变压器组成的变换电路，开关管在 PWM 控制器的驱动下高频通断，将直流电转换为高频脉冲电压加载到变压器初级绕组。变压器次级绕组感应出的高频脉冲电压依次经过整流二极管整流、滤波电感和电容滤波，转换为稳定的直流电压，为变频器的控制电路和辅助电路供电。同时，电压采样电路实时采集输出电压信号，并反馈给 PWM 控制器，PWM 控制器根据反馈信号调整开关管的驱动信号，实现对输出电压的闭环控制，确保开关电源变压器输出稳定可靠的电压，满足变频器的工作需求。

综上所述，开关电源变压器在变频器中通过电能转换、稳定的电压输出和可靠的隔离保护，为变频器的正常运行提供了坚实保障。
