在现代家庭生活中，开关电源变压器凭借效率高、紧凑、稳定的特点，成为众多家用电器的 “电力心脏”。

一、开关电源变压器在家用电器中的应用场景

（一）为智能设备提供稳定电源

随着智能家居的普及，智能电视、智能音箱、路由器、智能摄像头等设备广泛进入家庭。这些设备内部的微处理器、显示屏、传感器等电子元件对供电稳定性和电压精度要求高。开关电源变压器能将 220V 的市电转换为设备所需的低压直流电，如 5V、12V 等，通过高频开关动作实现电能转换，输出电压纹波小、响应速度快，可有效控制电网中的电磁干扰，为智能设备提供纯净、稳定的电源，保障设备正常运行和数据处理的准确性。

（二）适配小型家电的供电需求

小型家电如笔记本电脑、平板电脑、手机充电器、电动剃须刀等，通常需要适配特定电压和电流的电源适配器。开关电源变压器可根据不同设备的需求，将市电转换为合适的输出电压和电流。以手机充电器为例，通过开关电源变压器将 220V 交流电转换为 5V 或更高电压（如支持快充技术的充电器）的直流电，同时具备过流、过压、短路保护功能，确保充电过程安全可靠，并且在设备充满电后自动降低电流，避免过充对电池造成损害。

（三）保障厨房电器稳定运行

在厨房电器中，如微波炉、电饭煲、电烤箱等，开关电源变压器同样发挥着重要作用。微波炉的磁控管、电饭煲的控制电路、电烤箱的温度控制模块等，都需要稳定的电力供应。开关电源变压器能够将市电转换为各部件所需的电压，同时具备宽电压输入特性，可在电网电压波动时自动调节输出电压，保证电器稳定运行。例如，在用电高峰期电网电压下降时，开关电源变压器仍能维持输出电压稳定，确保电饭煲正常煮饭、电烤箱准确控温。

（四）提升家电的能效与安全性

开关电源变压器采用高频开关技术，相较于传统变压器，具有体积小、重量轻、效率高的优势，能够有效降低家电的能耗。同时，其具备的电气隔离功能，可切断输入与输出之间的直接电气连接，仅通过电磁耦合传递能量，能有效隔离电网中的共模干扰、浪涌电压等，防止其对家电内部电路造成损害，避免电器因电压异常而损坏或引发安全事故，提升家电使用的安全性和可靠性。

二、开关电源变压器在家用电器中的应用原理

开关电源变压器的工作原理基于电磁感应定律和高频开关技术。其工作流程主要分为以下几个阶段：

• 整流滤波：将 220V 的市电输入，先通过整流桥堆将交流电转换为直流电，再经过滤波电容平滑波形，得到较为稳定的直流电压，为后续的开关变换做准备。




• 高频开关变换：直流电通过开关管（如 MOSFET 或 IGBT）的高频通断作用，转换为高频脉冲电压。开关管在 PWM（脉冲宽度调制）控制器的驱动下，以较高的频率（通常在几十 kHz 到几百 kHz）导通和截止，将直流电压切割成高频脉冲信号。




• 电磁感应：高频脉冲电压施加到开关电源变压器的初级绕组，在铁芯中产生高频交变磁场。根据电磁感应原理，该交变磁场会在次级绕组中感应出电动势，实现电能从初级绕组到次级绕组的传递。通过调整初级和次级绕组的匝数比，可以设定输出电压的大小。




• 整流滤波与稳压：次级绕组输出的高频脉冲电压经过整流二极管整流，将交流电转换为脉动直流电，再通过滤波电感和电容组成的滤波电路，进一步平滑波形，得到稳定的直流输出电压。同时，电压采样电路实时采集输出电压信号，并反馈给 PWM 控制器。当输出电压发生变化时，PWM 控制器根据反馈信号调整开关管的导通时间（占空比），实现对输出电压的闭环调节，确保输出电压稳定在设定值范围内。

三、开关电源变压器在家用电器中的应用原理图

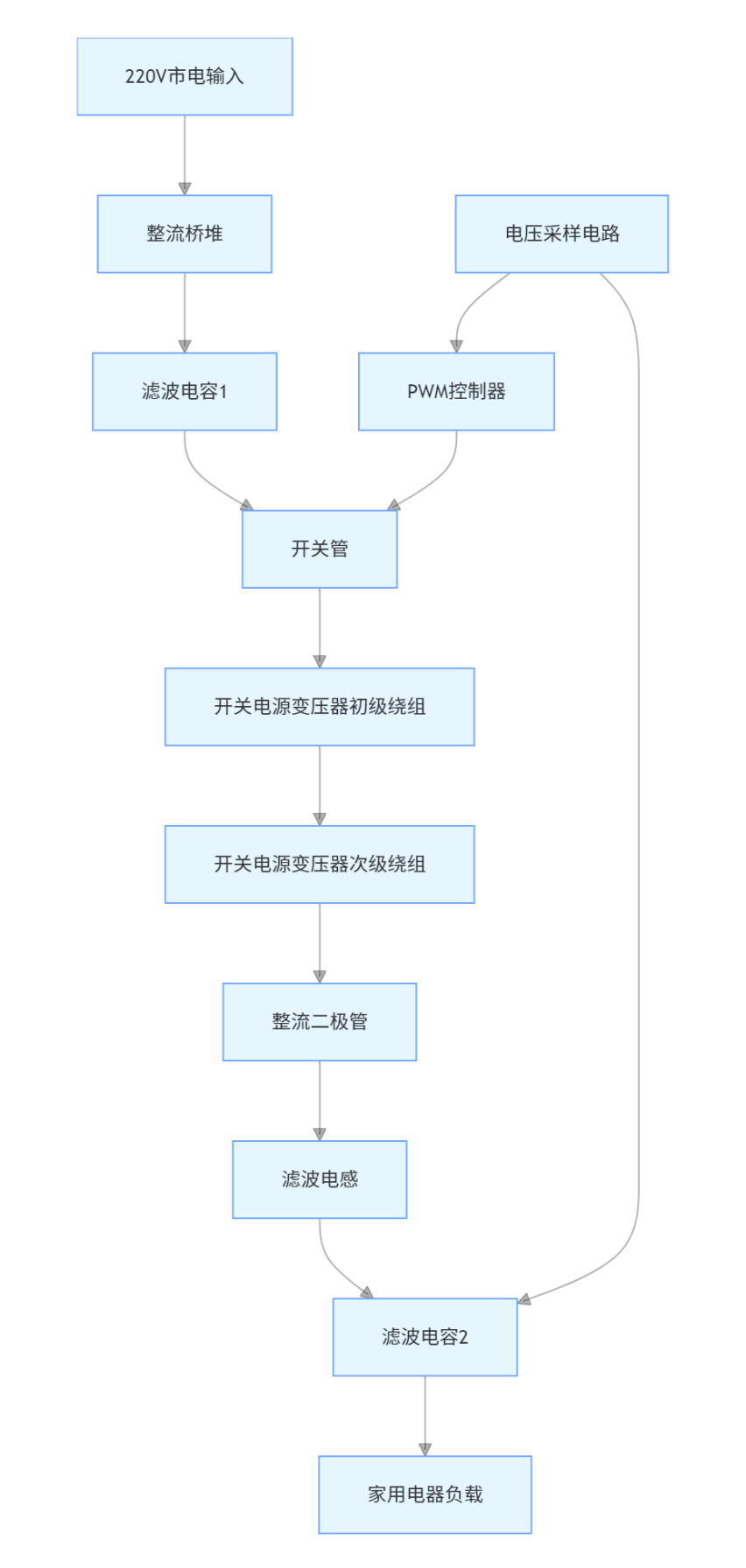

在上述原理图中，220V 市电输入后，首先经整流桥堆转换为直流电，再由滤波电容 1 进行初步滤波。直流电进入由开关管和开关电源变压器组成的变换电路，开关管在 PWM 控制器的驱动下高频通断，将直流电转换为高频脉冲电压加载到变压器初级绕组。变压器次级绕组感应出的高频脉冲电压依次经过整流二极管整流、滤波电感和滤波电容 2 滤波，转换为稳定的直流电压，为家用电器负载供电。电压采样电路实时采集输出电压信号，并反馈给 PWM 控制器，PWM 控制器根据反馈信号调整开关管的驱动信号，实现对输出电压的闭环控制，确保开关电源变压器输出稳定可靠的电压，满足家用电器的工作需求。

综上所述，开关电源变压器在家用电器中通过电能转换、稳定的电压输出和可靠的保护功能，为各类家电的正常运行提供了有力保障。
