新能源变压器在新能源行业中的应用及原理

新能源变压器在新能源行业中的应用及原理

在全球能源结构加速向清洁能源转型的背景下，新能源变压器作为新能源发电系统中的核心电力设备，通过实现电压变换、电能传输与隔离保护等功能，保障新能源电力稳定接入电网。

一、新能源变压器在新能源行业中的应用场景

（一）风力发电领域

• 风电场升压与并网：风力发电机输出的电压通常较低，一般在 690V 左右，而要将电力远距离输送至电网，需要将电压升高至 35kV、110kV 甚至更高等级。新能源变压器在风电场中充当升压角色，通过多级升压将风机输出的低压电逐步提升至适合并网的高压电，减少输电过程中的线路损耗，提高电能传输效率。同时，变压器能够实现风电场与电网之间的电气隔离，保障电网安全稳定运行 。




• 适应复杂环境运行：风力发电场多建设在偏远的山地、海上等环境恶劣的区域，面临高湿度、强风沙、盐雾腐蚀等挑战。新能源变压器针对这些特殊环境进行了优化设计，如采用密封式油箱、特殊防腐涂层等技术，确保变压器在万分恶劣条件下长期可靠运行，降低维护成本。

（二）光伏发电领域

• 光伏电站电压变换：光伏组件串联、并联组成的光伏阵列输出的是直流电，经过逆变器转换为交流电后，其电压等级仍无法满足电网接入要求。新能源变压器需将逆变器输出的中低压交流电升压至适配电网的电压等级，实现光伏电站与电网的顺利连接。此外，在分布式光伏发电系统中，变压器还可根据用户侧需求，将高压电降压为适合用户使用的电压，实现电力的合理分配。




• 应对功率波动：光伏发电受光照强度、天气变化等因素影响，功率输出具有间歇性和波动性。新能源变压器具备快速响应能力，能够适应光伏电站功率的频繁变化，通过自动调压等功能维持输出电压稳定，保障电网电能质量，避免因功率波动对电网造成冲击。




（三）储能系统

在新能源储能系统中，新能源变压器承担着连接储能设备与电网的重要任务。当储能系统充电时，变压器将电网的高压电降压后为储能装置供电；在放电阶段，变压器则将储能装置输出的低压电升压，使其满足并网要求。通过准确控制电压和功率，新能源变压器实现储能系统与电网之间的双向能量流动，提高新能源电力的消纳能力和系统稳定性。

二、新能源变压器在新能源行业中的应用原理

新能源变压器的工作原理基于电磁感应定律，其基本结构与传统变压器相似，主要由铁芯、绕组、油箱、绝缘材料等部分组成。当交流电流通过变压器的初级绕组时，会在铁芯中产生交变磁场，根据电磁感应原理，该交变磁场会在次级绕组中感应出电动势，从而实现电能从初级绕组到次级绕组的传递。通过改变初级绕组与次级绕组的匝数比，即可实现电压的升高或降低，公式为，其中、分别为初级和次级电压，、分别为初级和次级绕组匝数。

在新能源行业应用中，新能源变压器针对新能源发电的特性进行了技术优化。例如，为适应风力发电的低频运行特点，采用特殊的铁芯材料和绕组设计，降低铁芯损耗和绕组铜损；在光伏发电场景下，通过配置有载调压装置，实现变压器输出电压的动态调节，应对光照变化导致的功率波动。此外，新能源变压器还注重提升智能化水平，内置多种传感器，实时监测油温、绕组温度、局部放电等参数，并通过通信模块将数据上传至监控系统，实现远程运维和故障预警，提高变压器运行的可靠性和维护效率。

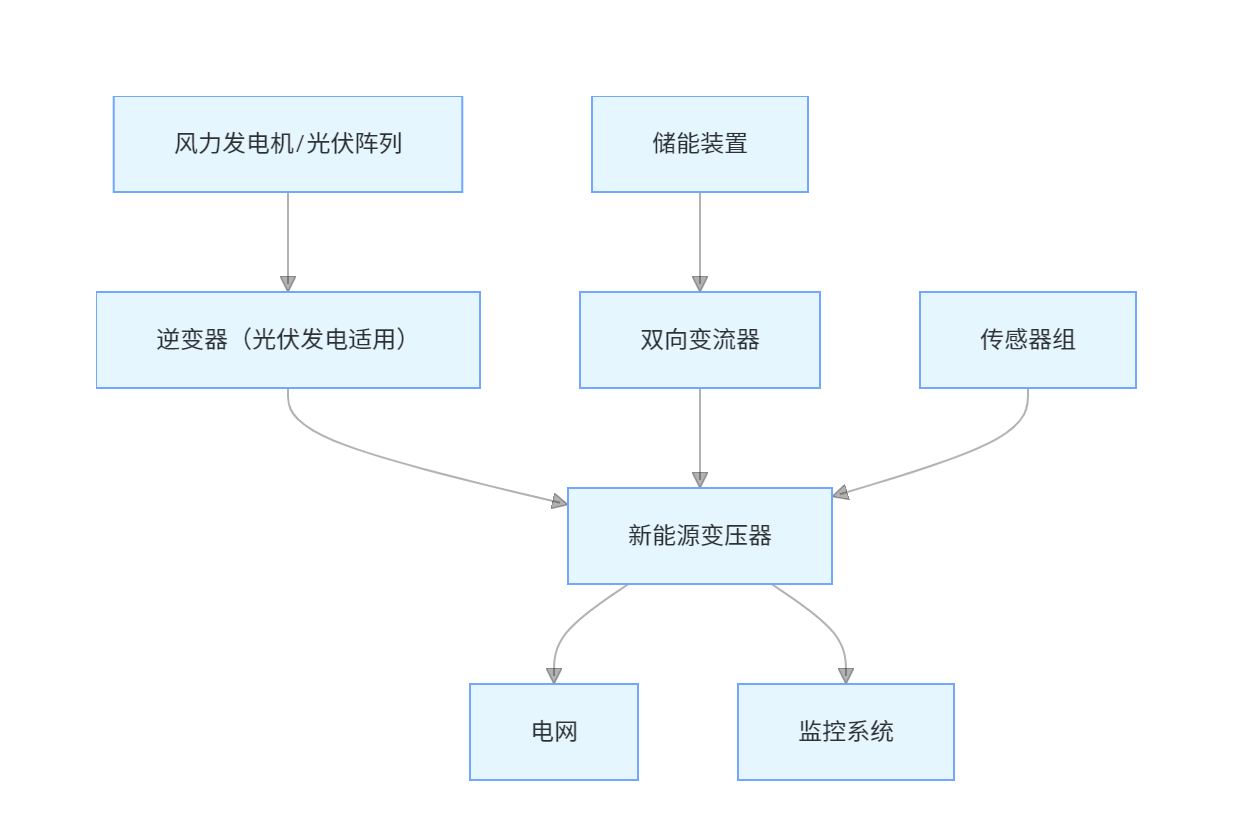

三、新能源变压器在新能源行业中的应用原理图

在上述原理图中，风力发电机直接输出交流电，光伏阵列输出的直流电经逆变器转换为交流电后，均接入新能源变压器。变压器将电压升压至适配电网的等级，实现电力向电网的输送。在储能系统环节，储能装置通过双向变流器与新能源变压器相连，在充电时，变压器将电网高压电降压为储能装置可用电压；放电时，将储能装置输出的低压电升压并网。同时，新能源变压器内置的传感器组实时监测变压器的运行参数，并将数据传输至监控系统，实现对变压器的远程监控和智能运维，确保整个新能源发电系统稳定运行。

综上所述，新能源变压器在新能源行业的风力发电、光伏发电和储能系统等领域发挥着关键作用。其通过独特的设计和技术优化，满足了新能源发电的特殊需求，保障了新能源电力的传输和稳定接入。
